觸摸屏操作.
轉盤工作臺采用超精密型分割器設計.
發展高端精準移印機中的典范.
適印范圍:高精度套色,大批量生產的產品

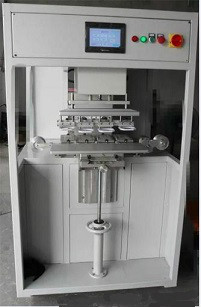

TM-M2/SY座地式油盅雙色移印機
產 品 簡 介
TM-M2/SY座地式油盅雙色移印機是我公司精心設計的一種通用型印刷機。能廣泛應用于日常用品、玩具、電子、電器、塑料、皮革、金屬、玻璃、輕工業及食品包裝等各種行業中。
一、
此移印機具有以下特點：
1、 密封油盅結構，油墨利用率高；工作環境好，減少開油水氣味。
2、 印刷速度快。幾臺機器組合，可以成為一條流水線。
3、 性能穩定，整臺機器采用世界先進微型電腦控制器控制，操作簡單方便。
4、 臺灣進口油盅及陶瓷環.經久更耐用。
5、 可以粘墨兩次移印一次，以便獲得較厚的印刷油膜。
6、 根據客戶需要，預置兩個功能程序，單周期印刷和全自功印刷。
7、 各位置可調延時功能，印刷速度可調，滿足不同的印刷要求。
8、 可以前后空走不落膠，防止稍停時油墨干固。
9、 定位準確。工作臺前后、左右、角度都可以微調和固定，準確而穩定。
10、 采用日臺灣亞德客公司最新氣動元件，動力暢順強勁，經久耐用。
11、 特殊減震裝置，機器運作非常平穩；調速刮刀，性能優越。
12、 膠頭上下行程獨立可調，速度獨立可調，靈活方便。
13、 合金鑄鋁機身結構，輕巧堅固，精密結構效率顯著。
14、 操作面板采用靈敏輕觸制，可直接選用移印功能反應敏捷使用方便。
二、
技術參數：
1、印刷顏色 2色
2、單周期 可以
3、持續運動 可以
4、項目計數 可以
5、速度調節 可以（0~9可調）
6、各部位延時 可以（0~9可調）
7、印刷速度 1300次/小時
8、油墨利用率高 98.5%
9、工作環境好 開油水及油墨揮發小
10、油盅大小 ф90
11、鋼板尺寸：（可以用薄片鋼板） 100mm X 200mm（4寸X 8寸）
12、印刷面積 70mm X 70mm或ф75
13、油盅行程： 100mm
14、印刷工件高度 180mm
15、工件上膠頭上落（可調節） 10~60mm
16、鋼板上膠頭上落（可調節） 10~60mm
17、膠頭前后行程 200mm
18、驅動 氣動
19、控制系統 微型電腦
20、控制電壓 12VDC
21、電源電壓 220VAC / 1相位
22、連接負荷 20W
23、氣動供應 6bar
24、機身外形尺寸 710mm X 650mm X 1420mm
25、重量 160KG
三 、 機器各氣缸壓力參數表：
|
氣缸名稱 |
規 格 |
生產廠商 |
壓 力 |
4bar |
5bar |
6bar |
|
膠頭上落氣缸 |
ф50X80 |
臺灣亞德客 |
上升壓力 |
66kgf |
82.5kgf |
99kgf |
|
下落壓力 |
78.5kgf |
98.2kgf |
117.8kgf |
|
膠頭前后氣缸 |
ф32X160 |
臺灣亞德客 |
前進壓力 |
28.3kgf |
35.3kgf |
42.4kgf |
|
后退壓力 |
23.8kgf |
29.7kgf |
35.6kgf |
|
油盅氣缸 |
ф25X125 |
臺灣亞德客 |
前進壓力 |
19.63kgf |
24.5kgf |
29.4kgf |
|
后退壓力 |
16.5kgf |
20.6kgf |
24.7kgf |
四、 機器操作安全性能：
TM-M2/SY座地式油盅雙色移印機符合最新的工程式樣，如按要求使用絕對值得信賴。
機器裝有緊急開關：當遇到緊急事情時按下緊急開關，則機器馬上斷電。回到起始位置，當事情處理好后扭出緊急開關，便可以安全啟動恢復正常。
五、注意事項：
（1）、當機器需要移動或修理時，必須將電源和氣源切斷。
（2）、當調整或清洗油盅時，請按步驟操作。
（3）、增強防火意識，配備消防器材。
